REMORQUE A UNE ROUE

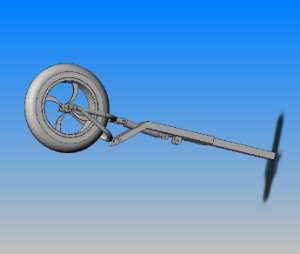

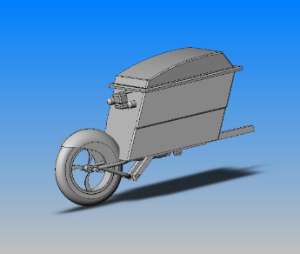

Mon projet, la réalisation d'une remorque à une roue vous voyez ici une image en CAO et vous pourrez suivre la réalisation étape par étape
LE MODELE

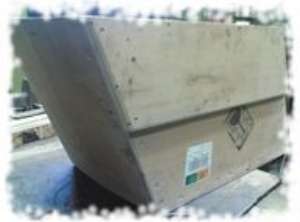

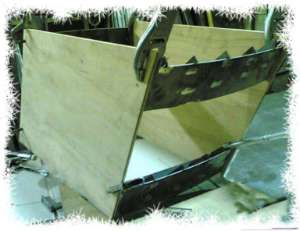

la construction du modéle en bois les faces avant et arrière ont des supports en tôle galbée pour donner la forme au contre-plaqué
LE CHASSIS

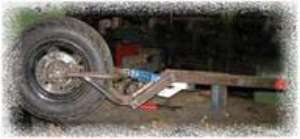

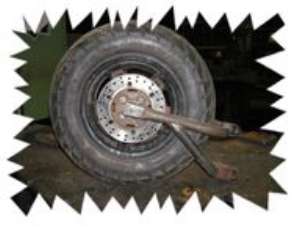

La fabrication du bras oscillant en tube 20/27 et tube carré de 50, un amortisseur réglable est installé de manière à supporter toutes sortes de caisses

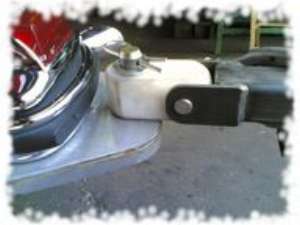

L' ARTICULATION

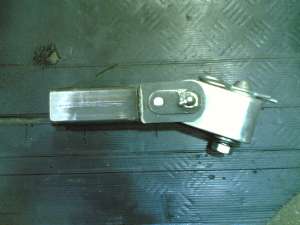

L'attellage sera en alu avec bagues en bronze celui-ci et en polypropylène mais trop souple en torsion

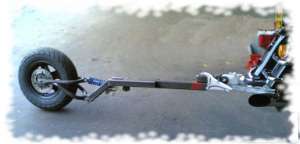

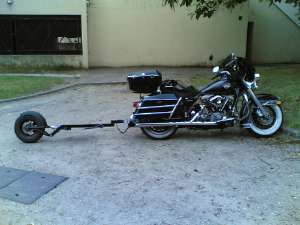

LE CHASSIS ATTELE
LE MODELE GARDE BOUE

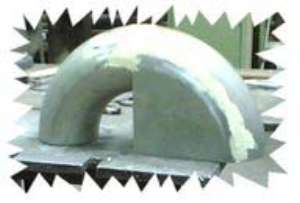

Le modéle de garde boue est réalisé avec deux coudes en inox et des tôles soudées pour les flancs, il sera mastiqué pour la finition, il servira à faire un moule, la découpe et la forme finale seront réalisées sur le moule.

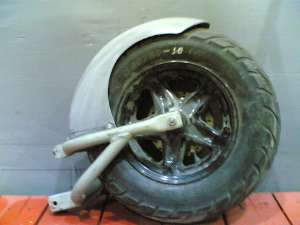

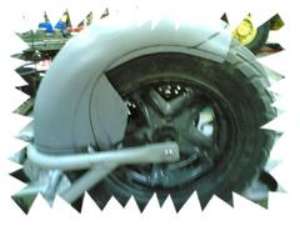

Garde boue fixé avant découpe découpe finale

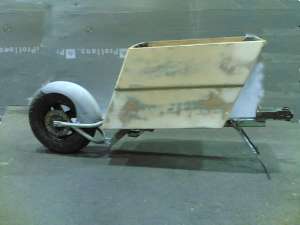

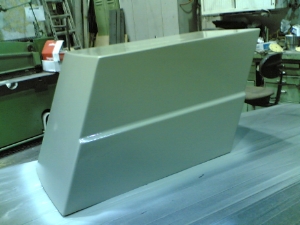

voici un essai avec le chassis avant la peinture noir époxy et la caisse modéle qui sera utilisée pour faire le moule

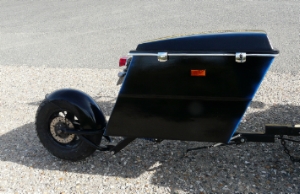

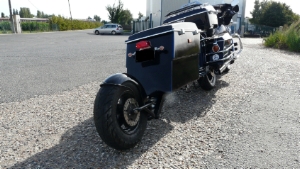

LES ESSAIS

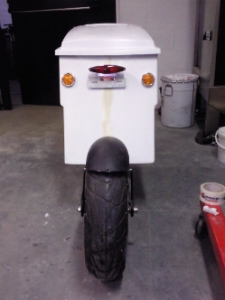

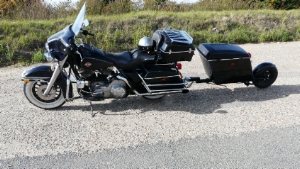

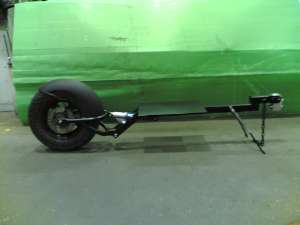

Chassis termié Voilà un bel attelage

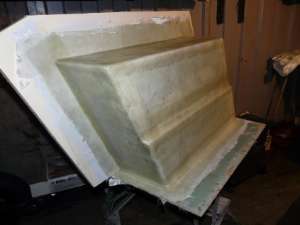

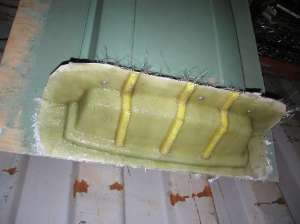

LA FABRICATION DU MOULE
Voila bien longtemps que je n'avais rien fait , j'ai déménager d'atelier pour un container de 6m par 2.5 m c'est juste ce qu'il faut en attendant de trouver mieux je vais pouvoir encore et encore ponçer pour préparer le modéle pour la résine c'est le plus long et le plus fastidieux !!!

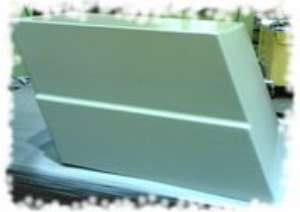

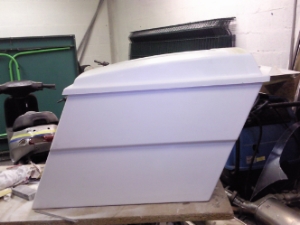

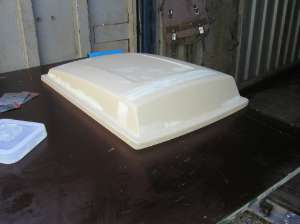

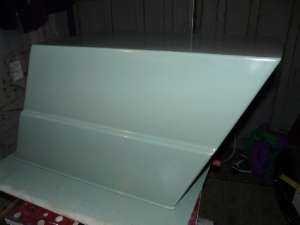

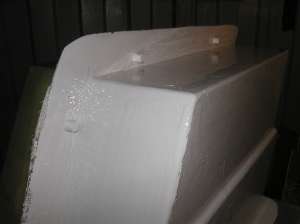

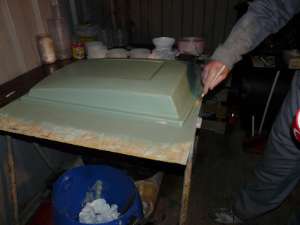

je commence par le couvercle j'ai appliqué une peinture d'apprêt polyestère et ponçage, enduit, ponçage jusqu'à que cela soit parfait c'est long !

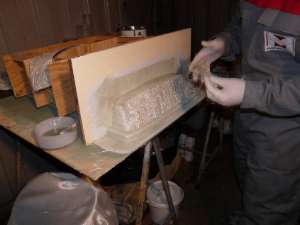

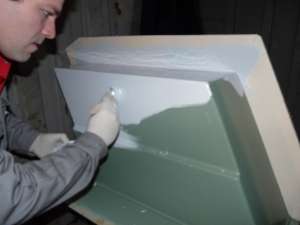

Maintenant que tout est prêt je vais attaquer la résine c'est une premiere aussi j'ai fait appel a un ami spécialiste pour qu'il m'initie à cette technique

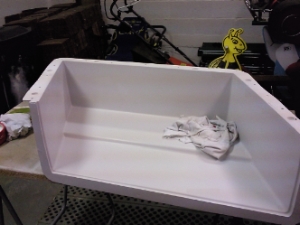

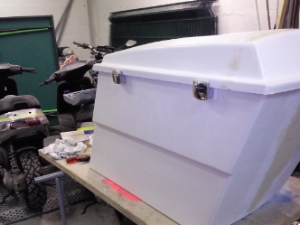

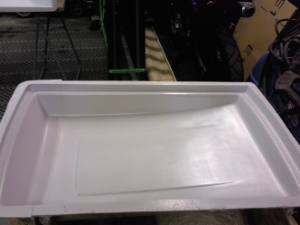

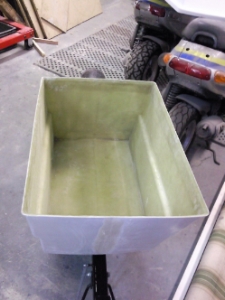

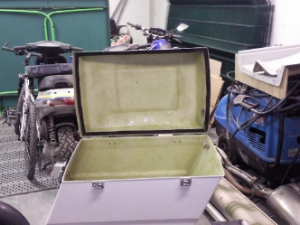

FABRICATION DES PIECES
  |
